产品名称：FCL-2010H多次脉冲电缆故障测试

1.仪器的主要用途

各种电缆长度及其传播速度测量

35kV及以下各种电力电缆线路的各种故障快速、准确检测。

低压电缆、控制电缆的故障快速检测。

2.主要功能特点

具有多次脉冲法、高压脉冲法、低压脉冲法多种测试方法，更加直观、准确、高效

具有低压脉冲波形和多次脉冲波形自动分析功能

具有多次脉冲波形与全长波形自动叠加功能

主机内置锂电池，方便无电源现场使用

分辨率最高：0.3m(低压脉冲)盲区最小：5m

10"真彩LCD大屏幕显示，全触摸

测试波形可以按时间存储

内置日历及时钟功能

首创程控波形幅度数字调节

集十多年电缆故障测试经验的人性化软件设计，简单、方便

手持式新型铝合金箱结构，美观便携

可选购配置FCL系列智能一体化声磁同步定点仪（声、磁法）适应各种故障现场

可选购配置业内能量最大的无线遥控一体化高压源

3.主要技术指标

3.1 多次脉冲法电缆仪主机部分

测量范围：≤100km

测量最高分辨率：0.3m

超高速A/D采样频率：100MHz

系统精度：0.2m

电源：内置大容量锂电池7.4V/7.5Ah,

    连续工作时间≥6h

波形存储数量：20组（自动附测试时间、测试方法、分析结果）

参考重量：2kg

3.2 多次脉冲耦合器部分

适用电压：≤35kV

适用脉冲电容：30/35kV/2-9μF

连续工作时间：30分钟（工作电压≤20kV）,15分钟（工作电压≤35kV）

外形尺寸：L400×W300×H180

参考重量：3kg

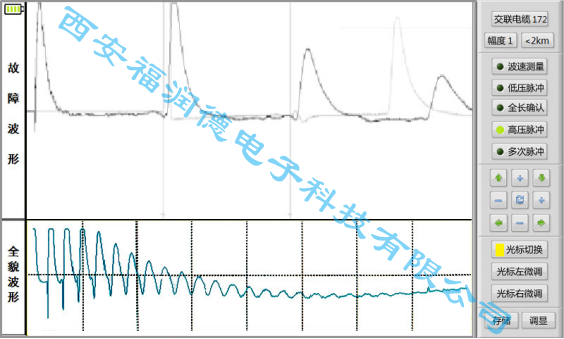

FCL-2010H的高压脉冲法实测高压电缆高阻故障波形

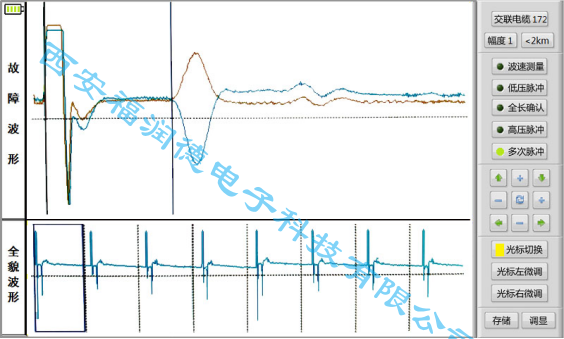

FCL-2010H的多次脉冲法实测高压电缆高阻故障波形
