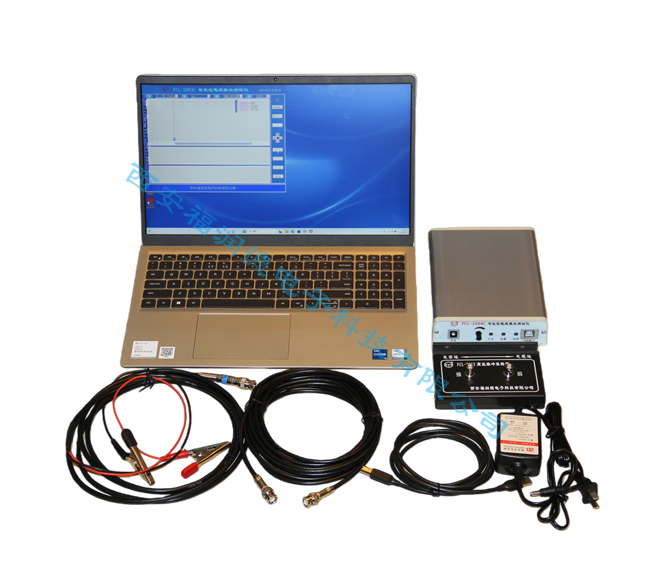

产品名称：FCL-2004C 智能型电缆接头测试仪

1.仪器的主要用途

电缆中间接头的测量。

各种电缆长度及其传播速度测量。

35kV及以下各种电力电缆线路的各种故障快速检测。

*配合振荡波局放系统可用于振荡波局放试验前，明确电缆接头距离，为振荡波局放分析提供参考，使其测试结果更为准确可靠。

*配合我公司生产的成套高压装置及定点仪、路径仪查询电缆故障。

2.功能特点

虚拟仪器界面，所有操作均鼠标点击完成，人机界面友好，领导电力检测仪器新潮流，真正的一机多功能。

进入虚拟的仪器界面，无需任何操作，自动联机，支持热插拔，连续自动采样，四波形显示，简单、直观。

自动电源管理，电源具有过流、过压、过充、过放等完善的保护功能。

先进的自动同屏四波形比较功能，测试波形与压缩波形比较，测试波形与接头位置比较，测试波形与全长波形同屏比较等，大大提高了复杂波形的分析正确率。

自动日历，内置使用说明书及疑难问题解答与处理，完美、自如。

3.技术指标

测量范围：5.0m～100km

测量最高分辨率：0.03m

测量最小盲区：5m

超高速A/D采样频率：100MHz自动选择

测量用低压脉冲幅度：≥150V

系统误差：0.2m

初测误差：1%（相对）

电源:主机内置大容量锂离子充电电池

电缆中间接头的分析与判断

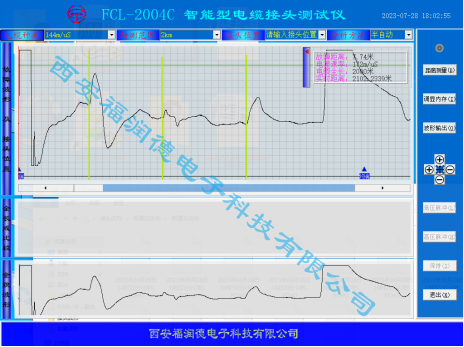

红色光标为主机发射脉冲，绿光标处，异常凸起处，即为中间接头位置。

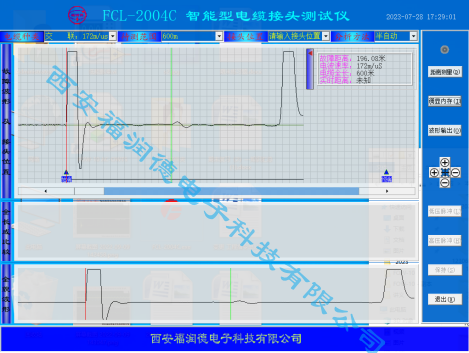

红色光标为主机发射脉冲，绿光标处，异常凸起处，即为中间接头位置。
